產品中心
Product center
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-78 |
DXN8D-7.2-40.5/T36A |
超高亮 |
AC/DC：220、DC110 |
92×44 圖1 |
圖2 |
見表一 |
指示器采 |
|
X-79 |
DXN8D-7.2-40.5/Q36A |
圖3 |
|||||
|
X-80 |
DXN8D-7.2-40.5/T36D |
DC：24 48 |
圖2 |
||||
|
X-81 |
DXN8D-7.2-40.5/Q36D |
圖3 |
|||||
|
X-82 |
DXN8D-12/ T36SA |
AC/DC：220、DC110 |
圖2 |
20 pF |
|||
|
X-83 |
DXN8D-12/ Q36SA |
圖3 |
|||||
|
X-84 |
DXN8D-12/ T36SD |
DC：24 48 |
圖2 |
||||
|
X-85 |
DXN8D-12/ Q36SD |
圖3 |
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

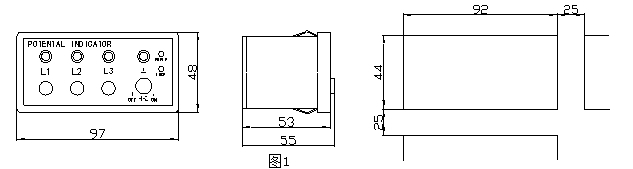

| 外形及安裝孔加工尺寸圖 |

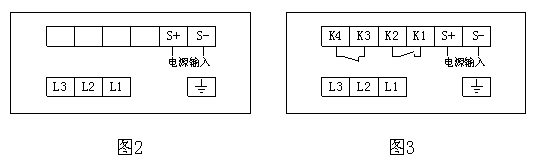

| 背視連接圖 |
